Электромеханическая разрывная машина UTM-E100 с компьютерным управлением для испытания образцов на растяжение, сжатие, изгиб, сдвиг, отслаивание, на разрыв металлических и неметаллических материалов. Двухколонная машина.
Диапазон нагрузок до 100 кН (10000 кг). Компьютер, принтер и ПО входят в комплект.
Диапазон зажима плоских губок: 0~10 мм и 10~20 мм. Диапазон зажима цилиндрических заготовок: Ø8~16 мм и Ø16~26 мм.
Универсальная испытательная машина относится к приборам разрушающего контроля. Обычно такие приспособления используются для следующих материалов: резина, металлы, полимерные материалы, медицинские изделия, трубы и т.д.
Устройство позволяет производить испытания образцов в ручном режиме или по заданному с компьютера алгоритму с помощью программного обеспечения. В ПО встроены различные стандарты испытаний материалов, также есть возможность настройки под требования пользователя. Программа автоматически выдает результаты испытания, также их можно распечатать на принтере.
Устройство разрывной испытательной машины UTM-E100 INSIZE:
Силовая рама разрывной машины UTM-E100 INSIZE представляет собой жесткую двухколонную конструкцию с шаровой винтовой парой, верхней поперечиной, средней траверсой и рабочим столом.
Система аварийной остановки разрывной машины (РМ-А) UTM-E100 установлена в нижней части рабочего стола. Высокоточный, стабильный и с широким рабочим диапазоном серводвигатель через винтовую пару приводит в движение поперечную траверсу с установленными на ней захватами на растяжение (сжатие или изгиб), которая может передвигаться вверх и вниз, прилагая заданную нагрузку к образцу.
Конструкция обладает великолепной жесткостью для обеспечения высокой точности и стабильности испытаний.
Принцип действия универсальной испытательной машины UTM-E100 основан на преобразовании тензометрическим датчиком силы нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке. Испытательная машина UTM-E100 имеет электромеханический сервопривод, работающий на переменном токе, и компьютерную систему управления и обработки результатов измерений.
Двухканальный цифровой усилитель и контроллер позволяют осуществлять автоматический контроль с обратной связью за нагрузкой, деформацией и перемещением траверсы. Измеряемые параметры обрабатываются персональным компьютером и выводятся на экран монитора.
Стандартная поставка универсальной разрывной машины UTM-E100:
Особенности разрывной машины UTM-E100:
Система измерения и система управления используют интегрированную PC карту контроля, которая реализует полное компьютерное управление испытательной машиной.
Управление базой данных об испытаниях, которые сохраняются согласно стандартному формату программного обеспечения, для проведения дальнейшего анализа результатов и конвертации полученных данных в другие программы.
Возможность пошагового программирования с различными условиями испытания материалов: нагрузка, скорость испытания, скорость нагрузки (деформации), деформация, условия остановки испытания и многое другое.
Выполнение технических требований на проведение испытаний всех видов материалов по различным международным стандартам (встроено несколько десятков). Также есть возможность индивидуальной настройки требований испытаний.
ПО системы управления имеет функцию автоматической настройки шкалы измерения при испытаниях на прочность, которая обеспечивает работу системы при различной прочности исследуемых образцов.
Графическая функция помогает реализовывать произвольное изменение масштаба диаграммы, выравнивание, добавление, отображение и печать графиков, поиск контрольных точек на графике, а также одновременное отображение и печать нескольких видов графиков.
Обработка данных подразумевает самостоятельную обработку и вывод результатов посредством интерфейса программы.
Пользователь может самостоятельно задавать вид формы отчета о испытании, т.е. задавать необходимые в отчете параметры испытания.

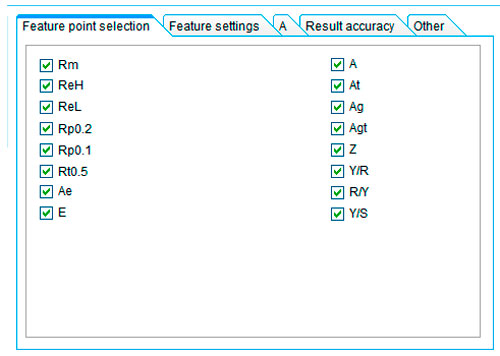

Возможность определения следующих параметров:
Построение диаграмм нагружения в координатах:
Характеристика помеченная — * может быть изготовлена на заказ в соответствии с требованиями к испытаниям.
Производитель оставляет за собой право вносить изменения в конструкцию, дизайн и комплектацию изделия без предварительного уведомления. Указанная информация не является публичной офертой.
